對于三坐標軟件初學者來說，建立零件坐標系可能是學習過程中最痛苦的事情，即使參加過培訓，面對不同的產品不知道如何建立零件坐標系，今天我們分享如何使用RationalDMIS2克服此問題。

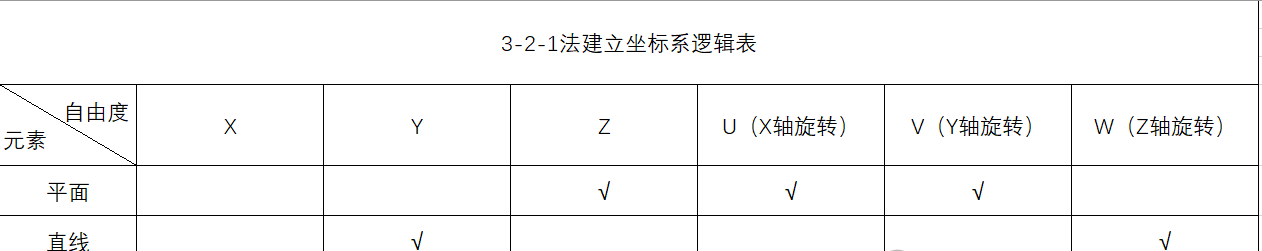

出現上述問題的根本原因是初學者沒有真正理解3-2-1法的真正含義以及理清如何限制直角坐標系的6個自由度，我們建議三坐標測量?jī)x初學者可以在建立坐標系前，準備一張下圖所示的表格：

通過此表可以讓三坐標測量機初學者在建立零件坐標系時，檢查選取的坐標系基準元素是否合理，以及坐標系的6個自由度是否全部限制住，下面我們通過最常用的3-2-1法（面線點）舉例說明如何使用此表格建立坐標系。

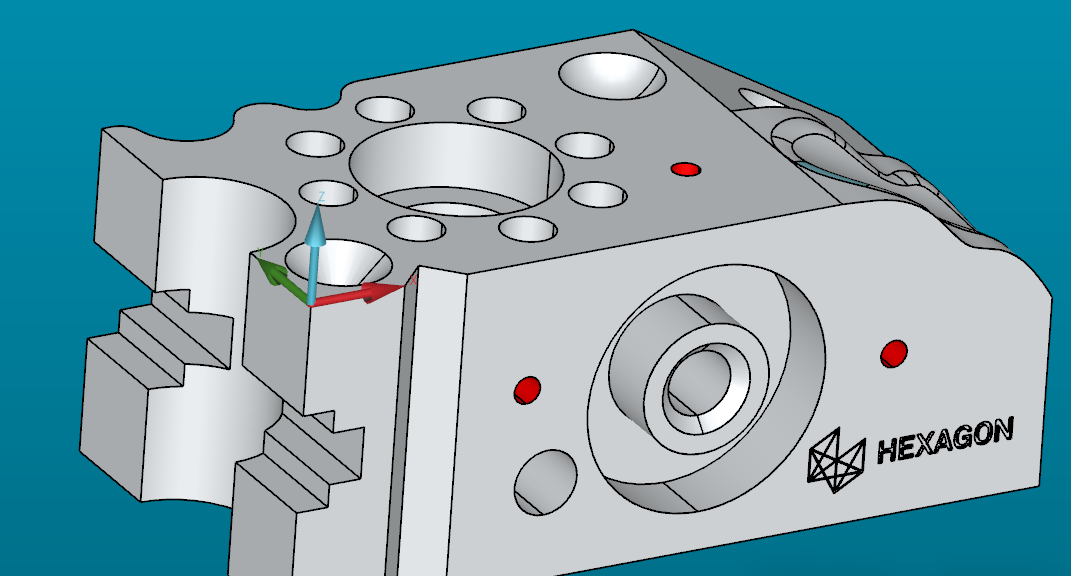

需要將零件坐標系建立在上圖所示位置，通過思考我們?cè)诠ぜ蠝y(cè)量一個平面，找正Z+的方向并限制住Z軸的原點與U,V的旋轉，如下圖：

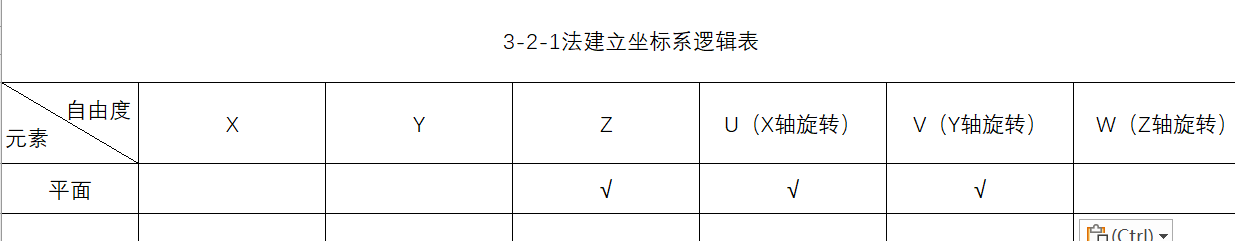

在表中填寫限制的自由度，如下圖：

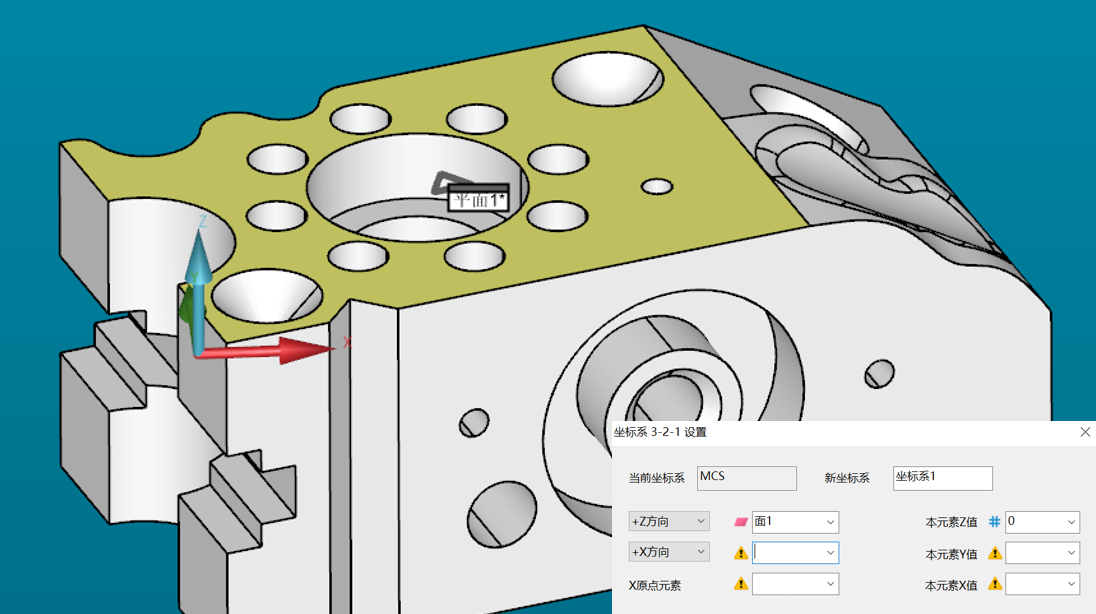

然后在下圖綠色面上測量一條直線，參考直線方向使X+繞Z+旋轉，確定X+與Y+方向，并限制Y原點與W自由度，如下圖：

在表中填寫限制的自由度，如下圖：

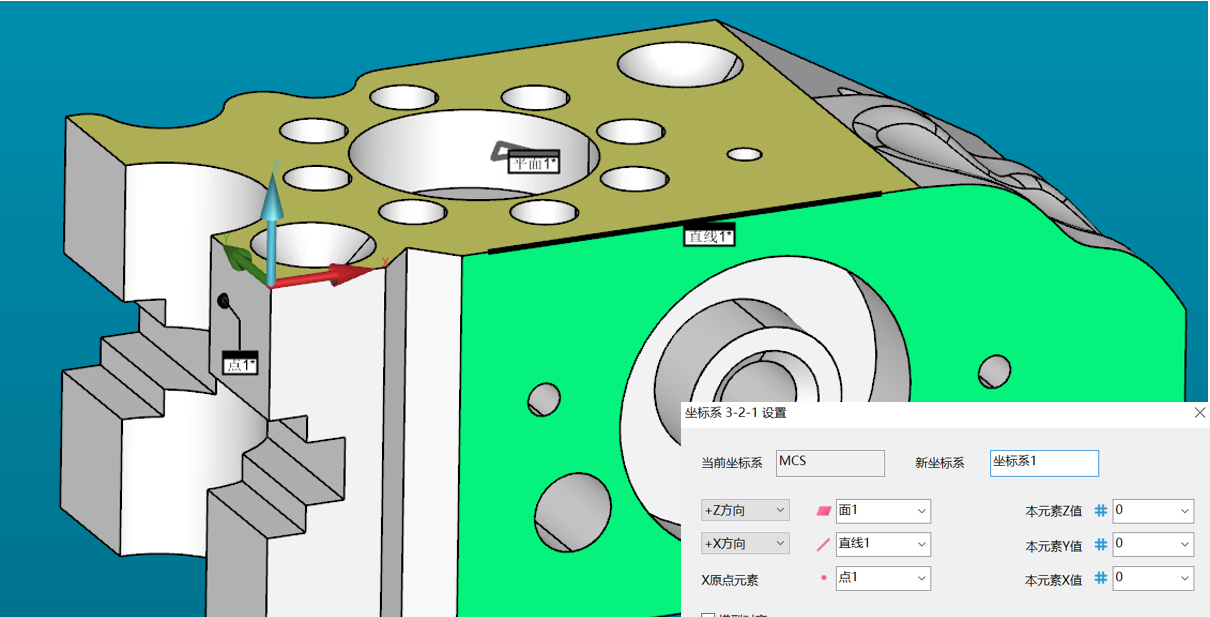

最后在下圖白色面選取點，限制X原點。

在表中填寫限制的自由度，完成坐標系建立，如下圖：

通過此法創建坐標系，必須要理清上述邏輯關系才能建立正確的坐標系，但是對于三坐標初學者理清此關系去測量產品難度較大，而RationalDMIS2快速3-2-1功能可以省略上述過程，幫助客戶快速建立完成坐標系，下面介紹操作方法：

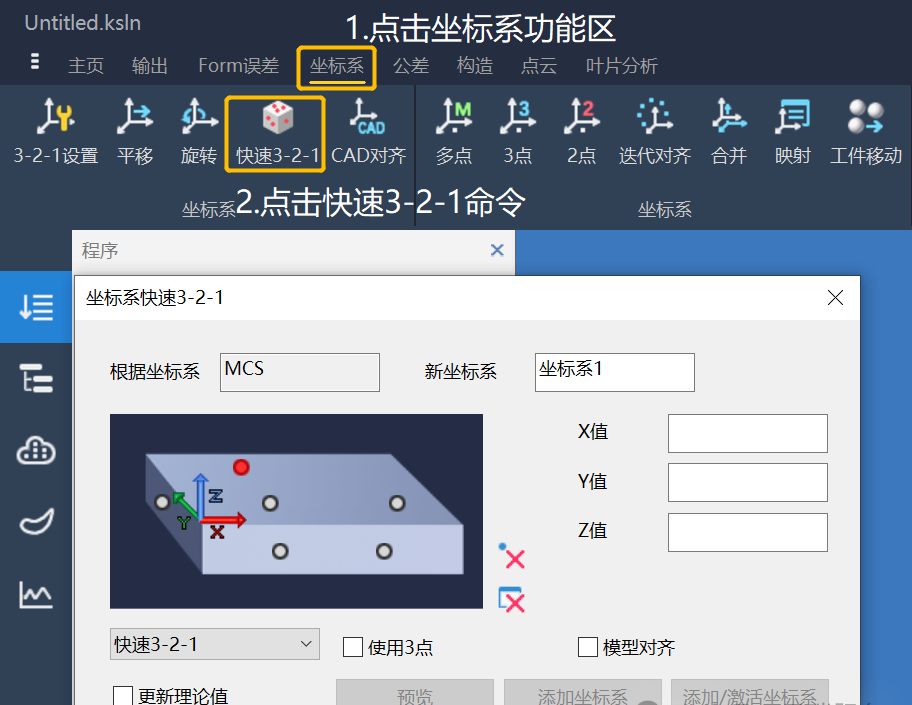

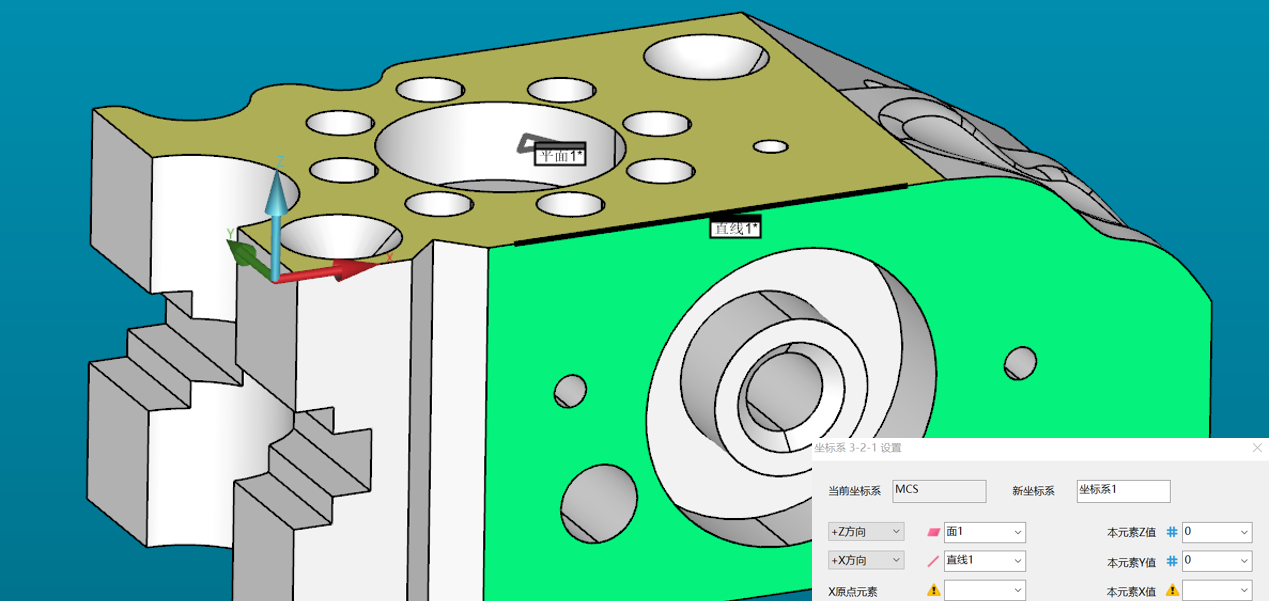

通過上圖所示方法進入“坐標系快速3-2-1”命令界面。

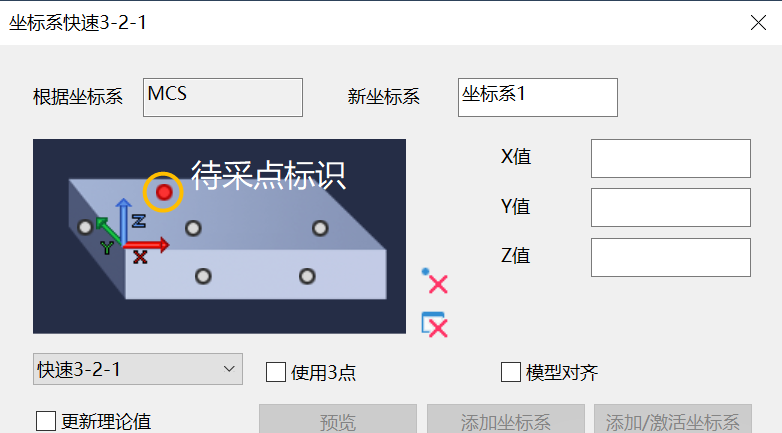

方法選擇快速3-2-1（面線點）建立坐標系，程序界面會提示在工件表面采集6個點，待采點顏色為紅色。

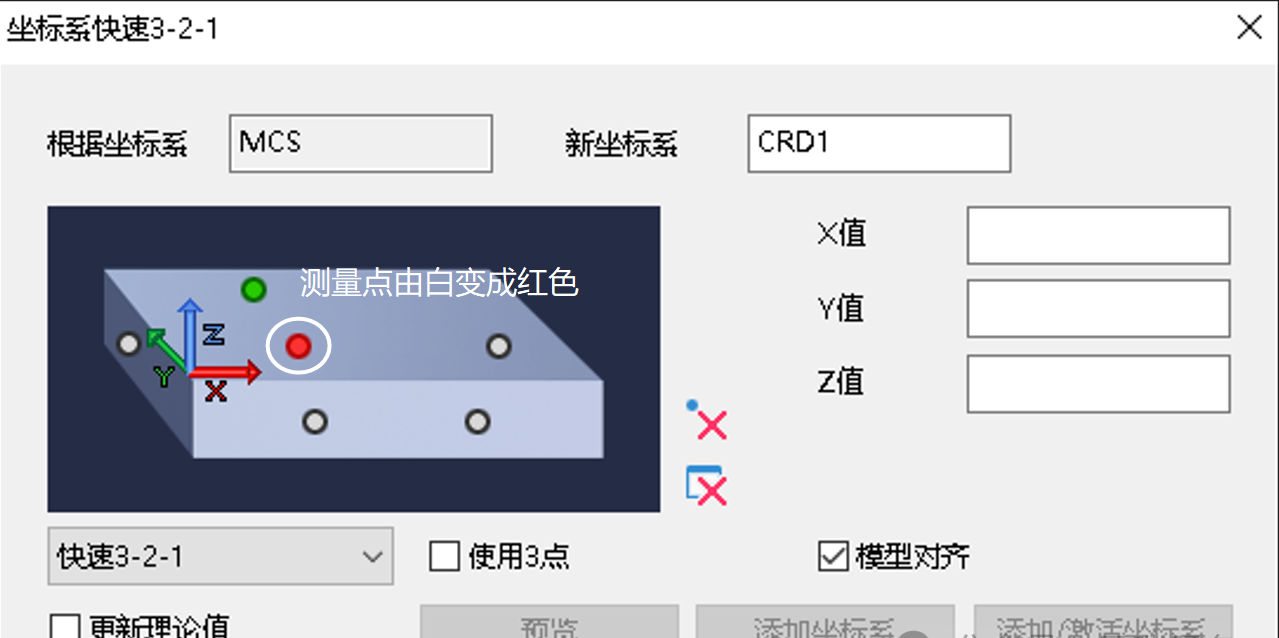

采完一個點后下一個測量點會從白變成紅色提示操作者去采點，如下圖：

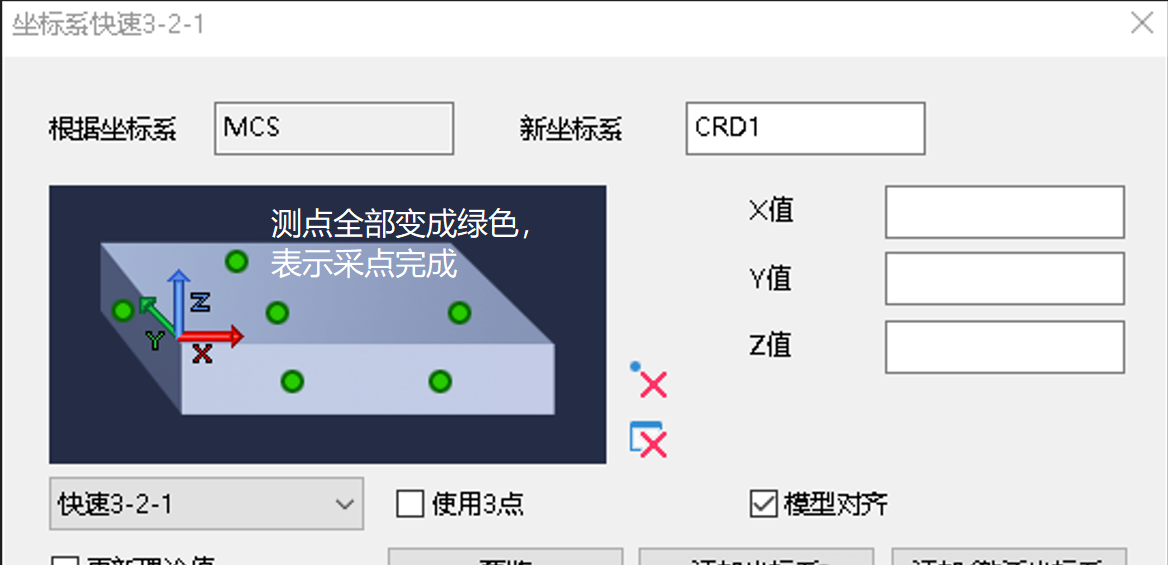

注意一定要按照界面提示順序去依次采點，直至所有待采點全部變成綠色，不可隨意采點，否則會導致坐標系建立錯誤，如下圖：

點擊添加/激活坐標系完成零件坐標系建立。

以上就是關于如何用三坐標測量軟件RationalDMIS2快速3-2-1建立坐標系的方法，此方法可以簡化建立坐標系步驟并在一定程度上可以引導初學者完成坐標系的建立。
