塑料是以石油或天然氣為原料，經過合成反應而得高分子樹脂。它包含有ABS塑料、PE塑料(聚乙烯)、PP塑料(聚丙烯)、聚氯乙烯、聚氯乙烯PVC等，其中ABS塑料適于制作一般機械零件，減磨耐磨零件，傳動零件和電訊零件。塑料配件通常是采用塑料為主要原料加工而成的生活用品、工業用品。包括以塑料有原料的注塑、吸塑等所有的工藝件。
案例為汽車上的一個塑料配件，根據客戶客戶要求，測量圓的直徑和距離尺寸。

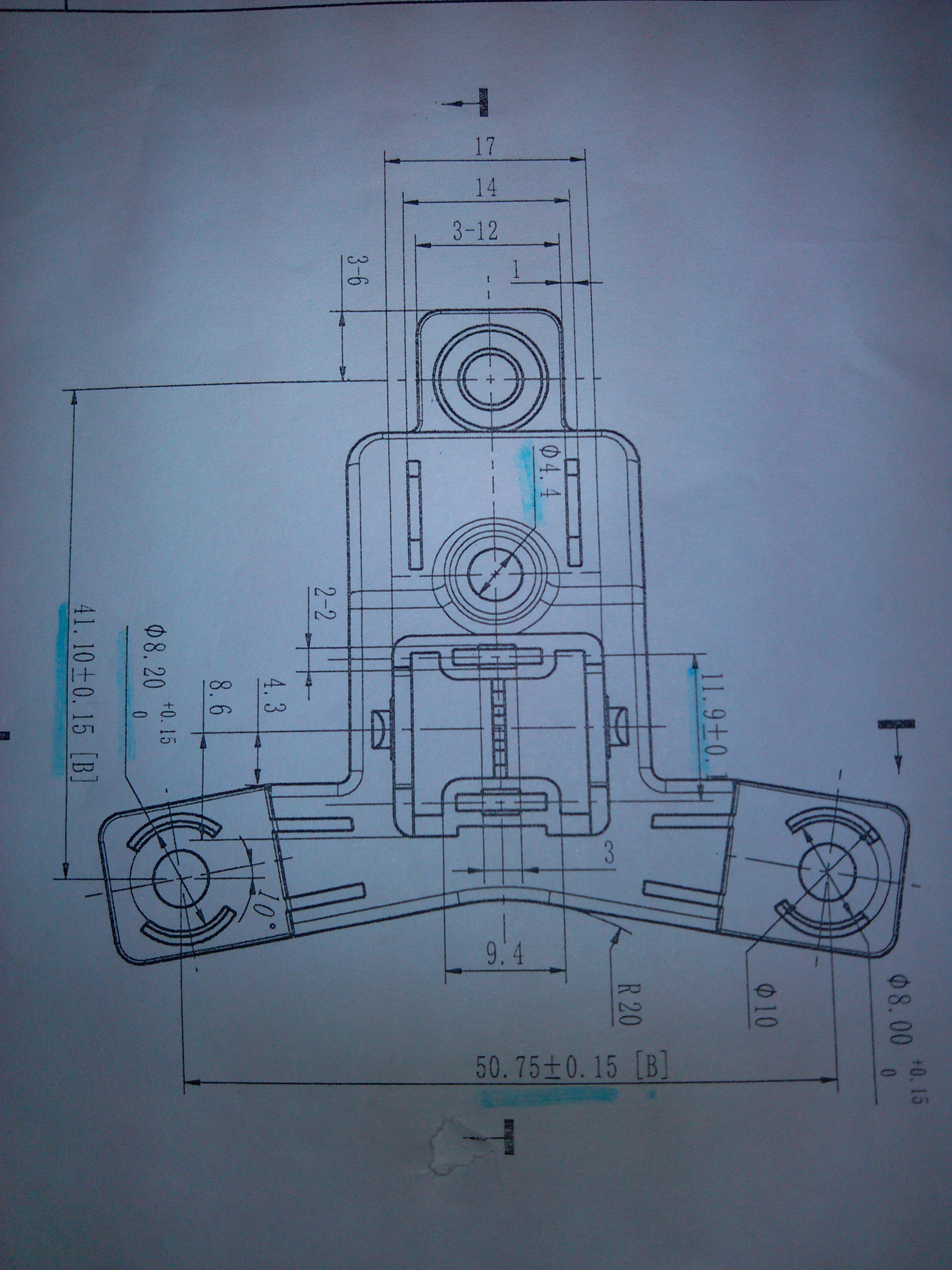

因為工件較小用影像儀可實現測量。工件和要求的尺寸（筆標記部分）。
第一步：工件分析。根據需求，要求測量圓的直徑，圓與圓距離等尺寸，建立合適的坐標系，可以批量檢測，提高測量效率。
第二步：工件裝夾。了解基準和測量要求后，就可以進行工件的裝夾了；可直接擺放在玻璃平臺上，用橡皮泥固定即可。
1、放大倍數的選擇，因為該工件較大，在此選用小倍率倍即可

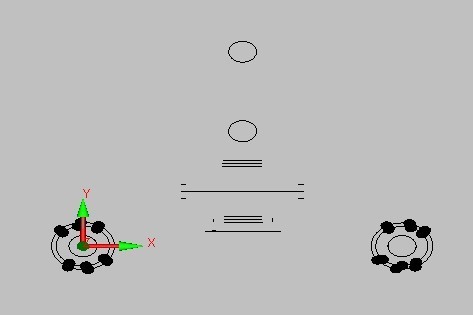

2、坐標系的建立，在此用平面上的兩個圓確定,建立手動坐標系和自動坐標系。

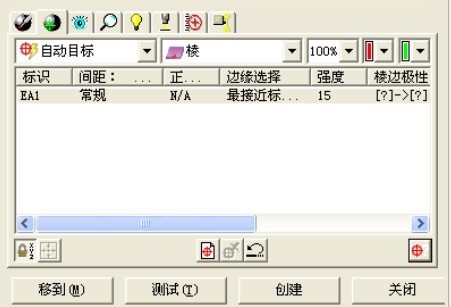

3、測量評價所需要的元素，注意在測量各個元素的時候要選擇合適的亮度，棱的選擇（[ ？]--[ ？]），還有過濾方式的選擇。

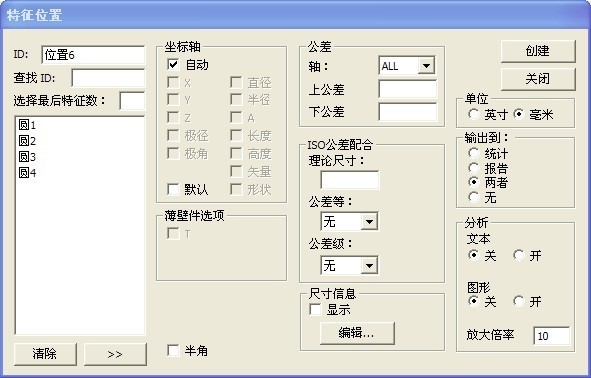

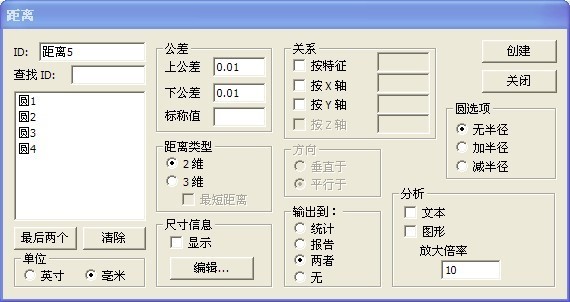

4、評價：用位置和距離評價圓的直徑和所需要的距離尺寸。
5、得到報告。
這個案例因工件較小可以使用影像測量儀進行測量。根據要求建立合適的坐標系，可以批量檢測，合理提高測量效率。
OPTIV CLASSIC 3.3.2 影像測量儀；軟件配置：pc-dmis
